铠装层和屏蔽层的接地

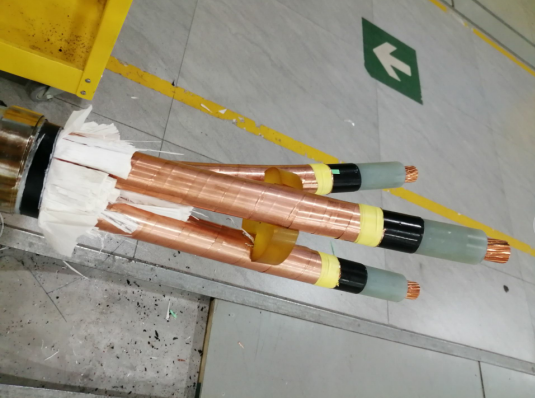

1、动力电缆铠装层

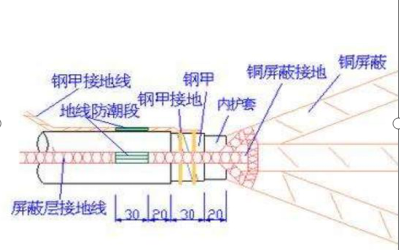

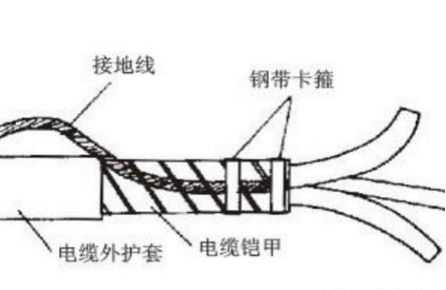

电力电缆的金属套为金属屏蔽层、金属套、金属铠装层的总称。对于既有金属屏蔽层又有金属套的单芯电缆,金属套接地是指二者均连通接地。动力电缆铠装的目的是增加机械强度,防止机械损伤。通常动力电缆铠装层会两端接地。当电缆绝缘损伤,铠装层会带电。动力电缆没有干扰的问题,我们接地的目的是安全。两端接地可以减小接地电阻,增大故障电流,使保护电气更可靠的动作。










2、控制电缆铠装层

控制电缆铠装层的目的是增加机械强度,防止机械损伤。这类控制电缆单端接地或两端接地均可,但为了施工方便,我们通常在电源侧单端接地。

但控制电缆的保护电气通常为保险,动作电流较小。单端接地即可保证可靠动作。






3、信号电缆屏蔽层(不作为信号回路)

信号电缆的屏蔽层种类较多,接地比较复杂。有单屏蔽和双屏蔽。

对于单屏蔽信号线,只在控制柜侧接地;对于双屏蔽信号线,分屏蔽只在控制柜侧接地,总屏蔽两端接地。信号电缆屏蔽层接地的目的是防止电磁干扰。如果两端接地的话,信号线的屏蔽层会形成通路,干扰源会在电缆屏蔽层上产生干扰电流,干扰电流进而会影响到线芯上的信号,因此,信号线只能单端接地。
