35kV 及以上 三相单芯电缆的接地方式及示意图



按照 GB50217-2017《电力工程电缆设计规程》
4.1.10  电力电缆金属套必须直接接地。交流系统中三芯电缆的金属套,应在电缆线路两终端和接头等部位实施接地。
4.1.11
交流单芯电力电缆的金属套上应至少在一端直接接地,在任一点非直接接地处的正常感应电势最大值应满足下列规定:
1
未采取能有效防止人员任意接触金属套的安全措施时,不得大于50V
2
除上述情况外,不得大于300V

4.1.12  交流系统单芯电力电缆金属套接地方式的选择,应符合下列规定:

1 线路不长,且能满足本规范第 4.1.11条要求时,应采取在线路一端或中央部位单点直接接地。
2
线路较长,单点直接接地方式无法满足本规范第 4.1.11条的要求时,水下电缆、35kV及以下电缆或输送容量较小的 35kV及以上电缆,可采取在线路两端直接接地

3
除上述情况外的长线路,宜划分适当的单
元,且在每个单元内按 3个长度尽可能均等区段,应设置绝缘接头或实施电缆金属套的绝缘分隔,以交叉互联接地。



以下为三相单芯电缆常用四种接地方式:



1、金属屏蔽两端直接接地

这种接地方式可减少工作量,但是在金属护套上存在环流,适用的条件比较苛刻,要求电缆线路很短、传输功率很小、传输容量有很大的裕度等,因此一般不宜采用这种方式

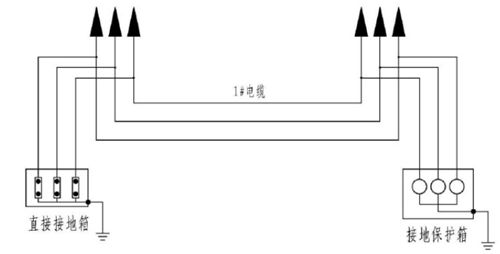

2、金属屏蔽一端直接接地, 另一端通过护层保护接地:

当单相电缆线路长度 X≤L时采用(基本上为一盘电缆长度,L长500 米内


3、金属屏蔽中点接地

当单相电电缆缆 线路长度  X LX2L 时采用( 基本上为两盘等长电缆, L1000 米内 )。

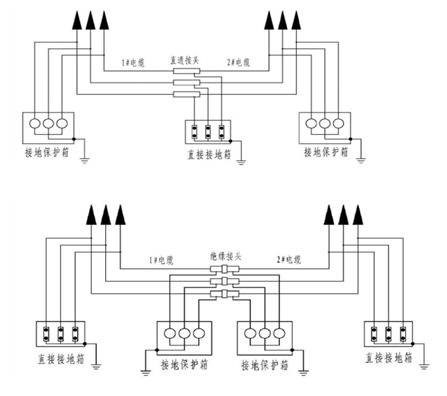

方式 A:中间接地点安装一个直通接头。方式B:中间接地点安装一个绝缘接头


A、B两种接地方式的区别:通过直通接头接地,可减少一台“直接接地箱”,但电缆外护套出现故障时,不便确定故障点在接头的左边而是右边,电缆维护不方便;通过绝缘接头接地,多一台“直接接地箱”,成本略有增加,但能很快确定故障点在接头的左边还是右边,方便维护。当电缆线路长度X 略大于2L 时,在分段中再装设回流线。装设回流线可降低屏蔽的感应电压,单段电缆长度可适当加长。

4、金属屏蔽层交叉互联

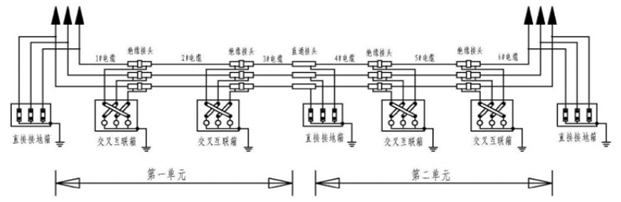

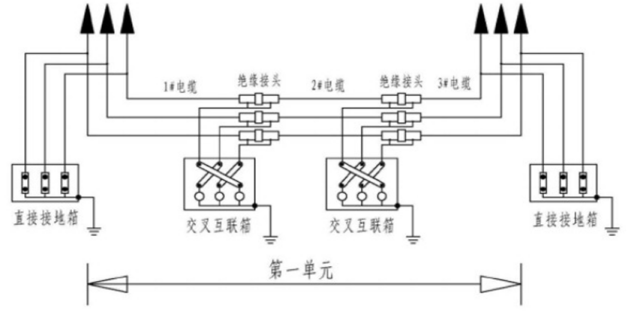

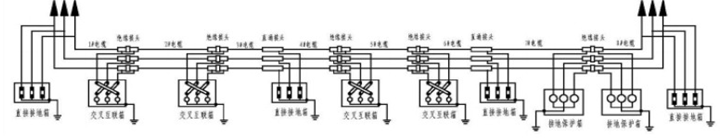

4.1  当电缆 线路长度    X2LX3L 时采用。(基本上为三盘等长电缆, L1500 米内)。注:当电缆的盘数为三的倍数时,每三段为一单元。每单元内安装两个绝缘接头,金属护套在绝缘接头处用同轴电缆引出并经互联箱进行交叉互联后,通过电缆护层保护器接地, 电缆2个终端的金属护套直接接地,这样形成一个互联段位;每单元之间安装直通中间头,金属护套互联后直接接地。

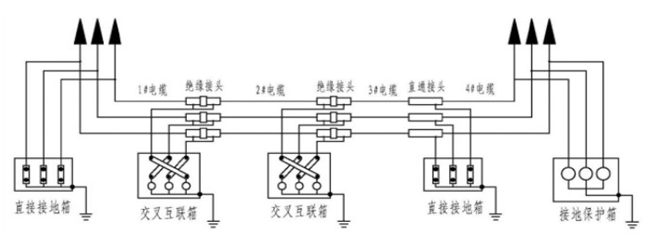

4.2  当电缆线路长度  X3LX4L 时采用。(基本上为4等长电缆 , L长2000 米内)

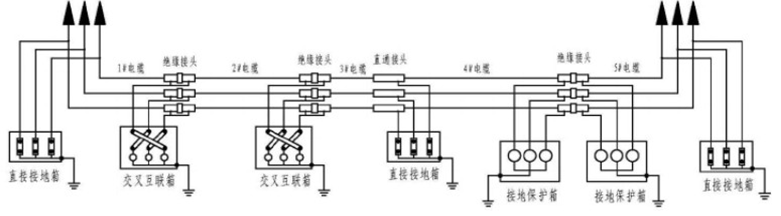

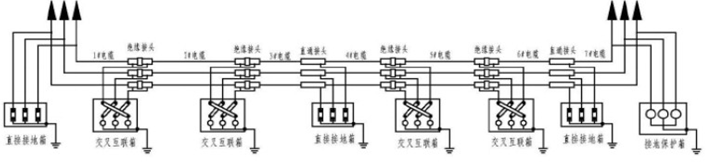

4.3 当电缆线路长度  X4LX5L 时采用。(基本上为5盘等长电缆, L长2500 米内)


4.4 当电缆线路长度  X当5L< X6L 时采用( 基本上为6盘等长电缆 ,L长3000 米内)

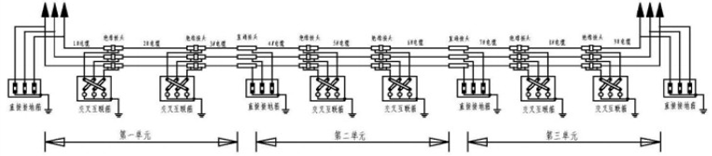

4.5 当电缆线路长度  X当 6L< X≤ 7L 时采用( 基本上为7盘等长电缆, L长3500 米内)


4.6 当电缆线路长度  X当 7L< X≤ 8L 时采用(基本上为8盘等长电缆 L长 4000 米内)


4.7 当电缆线路长度  X当 8L< X≤ 9L 时采用( 基本上为9盘等长电缆L 长 4500 米内)
